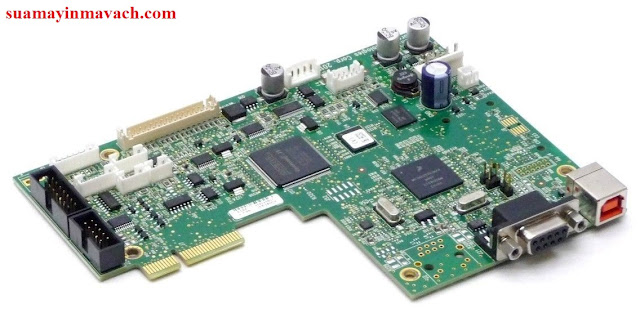

Main máy in Zebra ZT230

Main máy in Zebra ZT230

Zebra ZT230

Mainboard máy in Zebra ZT230 đảm nhiệm chức năng điều khiển toàn bộ các cảm biển và linh kiện hoạt động trên máy in, một số trường hợp cần thay thế main:

• Main bị hư bộ nhớ, không điều khiển được các linh kiện.
• Main bị chập do nguồn cung cấp không ổn định.
• Main bị vỡ, gãy do tác động vật lý.

Một số lưu ý khi sử dụng máy in hay sửa chữa:

• Sử dụng nguồn điện ổn định
• Không bật tắt máy liên tục nhiều lần liên tiếp trong khoảng thời gian ngắn
• Để máy in khu vực nhiệt độ thường, khô thoáng. Tránh nhiệt độ quá cao, hay qua thấp,.

Thông số kỹ thuật:

Hãng sản xuất	Zebra Technologies Inc
Part number ( P/N)	P1037974-017
Mô tả tiếng anh	Kit Main Logic Board ZT200 Series
Xuất xứ	Trung Quốc
Trọng lượng	350(g)
Dòng máy in tương thích	Zebra ZT220, Zebra ZT230

Căn chỉnh cảm biến nhãn Intermec Honeywell PM43 PM23c

Căn chỉnh cảm biến nhãn Intermec Honeywell PM43 PM23c

Hướng dẫn

Đặt vấn đề/Câu hỏi:

• Tôi có thể căn chỉnh cảm biến nhãn máy in PM23c mà không có màn hình LCD phía trước máy in ?
• Làm thế nào tôi có thể hiệu chỉnh cảm biến giấy in trên máy in Intermec PM43 không có màn hình LCD ?
• PM43-in trên cả hai nhãn liên tiếp ?
• PM43- thông báo Label Not Found ?
• PM43- báo lỗi “Next label not found” ?
• Không in được Test Feed ?

Áp dụng:

• Printers Hardware: PM23, PM43
• Printers Hardware: Intermec PM23 & PM43 Industrial Printers
• Printers Software: PrintSet v5

Giải quyết vấn đề:

Icon Printer là những dòng máy in không có màn hình LCD phía trước máy in và thường điều khiển hay
cấu hình máy in chẳng hạn như “Media Settings” thường phải cấu hình thông qua Driver, Web Admin
Console,...

Dưới đây là 3 loại nhãn chính, được định nghĩa như sau :

• GAP: sử dụng cho định dạng “Gap label” chẳng hạn như Tag Stock (Ticket) với đường xẻ rãnh

ngang ngăn cách giữa các nhãn.

• Black Mark: được đánh dấu khoảng cách giữa các nhãn bằng đường hoặc đoạn thẳng đen phía

dưới nhãn.

• Continuous: là loại nhãn không có định dạng khoảng cách giữa các nhãn, mà phụ thuộc vào

thiết kế phần mềm hoặc chương trình viết riêng cho định dạng nhãn.

Dưới đây là các bước thực hiện hiệu chỉnh cảm biến nhãn cho phù hợp với từng loại nhãn khác nhau:

Đối với máy in LCD Full Touch

1. Bấm menu

xuất hiện cửa sổ:

2. Click chọn Wizards. Cửa sổ xuất hiện

Click chọn Calibration

3. Cửa sổ xuất hiện click chọn Media

Sau đó click chọn mũi tên trỏ phải

4. Chúng ta lựa chọn đúng loại nhãn đang sử dụng

Sau đó ấn mũi tên phải để tiếp tục

Nếu sử dụng ruy băng mực in: Ribbon (TTR) và ngược lại nếu không sử dụng ruy băng mực: DT

Click mũi tên trỏ phải để tiếp tục quá trình hiệu căn chỉnh cảm biến nhãn

Chờ khoảng 10-15s là hoàn tất

Đối với máy in Icon Printer - không có màn hình LCD

1. Tắt máy in và đợi khoảng 30s.

2. Bật lại máy in

Máy in sẽ khơi động bình thường và các đèn LED trạng thái tuần tự sáng. Tất cả sáng sau đó tắt hết.

3. Quan sát khi chỉ có 1 đèn duy nhất trong 2 đèn sáng thì hãy ấn và giữ nút “FEED/Pause”

4. Nhãn đầu tiên của quá trình “Calibration Label Test” bắt đầu in thì nhả nút “Feed/Pause”.

Reset măc định máy in PX4i PX6i

Reset măc định máy in PX4i PX6i

Hướng dẫn

Đặt vấn đề:

• Cách đưa máy in Intermec PX4i về mặc định nhà sản xuất ?
• Factory Default máy in Honeywell PX6i ?
• Intermec PF4i không dò được nhãn định dạng Black Mark ?

Áp dụng:

• Máy in mã vạch Interrmec PX4i, PX6i
• Intermec  PF2i, PF4i, PA30
• Printers Hardware: INT EasyCoder PFMX-Series (LCD) Industrial Printers
• Printers Hardware: INT PA30 (LCD) Industrial Print Engine
• Printers Hardware: INT EasyCoder PF2i & PF4i (LCD) Industrial Printer
• Printers Hardware: INT EasyCoder PM4i (LCD) Industrial Printer
• Printers Hardware: INT EasyCoder PX4i & PX6i (LCD) Industrial Printer

Giải quyết vấn đề:

Khi tiến hành reset default máy in PX4i, PX6i nó sẽ clear toàn bộ cài đặt trước đó cùng các files chương trình, do vậy cần lưu các thông số cài đặt trước khi tiến hành.

Có một số cách dưới đây để tiến hành Factory Default PX4i, PX6i

• Sử dụng bàn phìm phía trước máy in
•  Sử dụng Flash Card
• Sử dụng trình duyệt Web

Thực hiện:

Sử dụng keypad phía trước máy in

1. Tắt máy in và đợi khoảng 30s

2. Mở lắp đậy và mở đầu in lên.

3. Ấn và giữ nút cho tới khi máy in xuất hiện tiếng keey Beeps.

4. Thao tác thật nhanh theo tuần tự các phím sau:

Màn hình xuất hiện thông báo:

5. Trong vòng 10s phải ấn nút Enter để xác nhận Factorry Default. Nếu không ấn Enter trong vòng 10s, máy in sẽ khởi động máy in bình thường.

6. Đợi 30s, sau đó tắt máy in

7. Đóng đầu in và mở máy in trở lại.

Căn chỉnh cảm biến giấy mực ZT410 ZT420

Căn chỉnh cảm biến giấy mực ZT410 ZT420

Hướng dẫn

Đặt vấn đề:

• Máy in ZT410 báo lỗi Ribbon Out mặc dù máy in đã lắp mực ?

• Ở chế độ in Thermal Transfer máy in Zebra ZT410, ZT420 cảm biến không tìm được mực in đã lắp ?

• Máy in mã vạch ZT410 tự động căn chỉnh cảm biến nhận giấy in và mực in sai vị trí ?

• Nhãn in chỉ một nửa hoặc in cách lượt, bỏ trắng nhãn sau khi in - in nhảy cóc ? Cách khắc phục ?

Áp dụng:

• Máy in mã vạch Zebra ZT400 Series:
• Zebra ZT410, ZT420

Giải quyết vấn đề:

Để giải quyết một số vấn đề về khả năng cảm biến của máy in ZT410, ZT420 khó khăn trong việc nhận biết
nhãn hoặc ruy băng mực in, hoặc in lỗi chúng ta sử dụng các bước hiệu chỉnh cảm biến nhãn & ruy băng
mực in dưới đây:

Lưu ý:

• Phải thực hiện chính xác từng bước một, không bỏ xót. Có thể hủy quá trình hiệu chỉnh cảm biến này

ở bất kỳ bước nào bằng cách bấm và giữ nút CANCEL.

Bước 1: Đưa máy in về trạng thái READY,  giấy in và mực in đã được lắp. Sử dụng một trong những
cách dưới đây để vào trình hiệu chỉnh:

• Ấn và giữ đồng thời : PAUSE + CANCEL trong vòng 2s.

• Truyền lệnh in có cú pháp: ezpl.manual_calibration xuống máy in

• Sử dụng bảng điều khiển và màn hình hiển thị truy cập và TOOLS/SENSEOR

và chọn tới mục: MEDIA/RIBBON CAL

Bấm nút chọn RIGHT để bắt đầu START

Trạng thái máy in sẽ hiển thị:

• Đèn STATUS sáng, SUPPLIES sáng vàng một lần
• Đèn PAUSE sáng nhấp nháy vàng.
• Màn hình hiển thị:

Bước 2: Mở đầu in lên, kéo giấy in ra khỏi máy một đoạn dài khoảng 20cm, tùy theo từng loại nhãn

Sau đó lột nhãn ra khỏi phần mang nhãn (backing)

Bước 3: Kéo phần mang nhãn (backing) vào máy in

Bước 4: Tháo ruy băng mực in (nếu sử dụng) hoặc kéo ruy băng mực in sang hẳn bên phải của đầu in.

Bước 5: Đóng đầu in lại

Bước 6: Bấm nút PAUSE để bắt đầu hiệu chỉnh cảm biến:

Đèn PAUSE tắt

Đèn SUPPLIES sáng nhấp nháy.

Màn hình hiển thị

Mất khoảng 1-2 phút để máy tự động hiệu chỉnh cảm biến nhãn

Sau khi hoàn tất:

• Đèn SUPPLIES tắt.
• Đèn PAUSE sáng vàng
• Màn hình hiển thị:

Bước 7: Mở đầu in lên, lắp nhãn và ruy băng mực (nếu dùng)  bình thường và bấm nút PAUSE
để tiến hành in bình thường.

Smart Printing máy in mã vạch Zebra

Smart Printing máy in mã vạch Zebra

Hướng dẫn

Đặt vấn đề:

• Cách sử dụng cổng USB Host trên máy in Zebra ZT410, ZT420 ?
• Sử dụng bàn phím để in tem nhãn mã vạch trên máy in Zebra ZT400 Series ?
• Sử dụng máy đọc mã vạch để in mã vạch trên một Form sẵn có trên máy in ?

Áp dụng :

• Máy in mã vạch Zebra
• Zebra ZT400 Series: ZT410, ZT420
• Zebra ZT600 Series: ZT610, ZT620
• Zebra ZM Series: ZM400, ZM600
• Zebra Xi4 Series: 110Xi4, 140Xi4, 170Xi4, 220Xi4
• Zebra ZT510
• Zebra ZT200 Series : ZT220, ZT230

Giải quyết vấn đề:

Smart Printing là phương thức sử dụng Form được lập trình sẵn bằng ngôn ngữ máy in để kết nối với các thiết bị ngoại vi như máy đọc mã vạch, bàn phím, hay cân điện tử để in nhãn mà không cần kết nối theo các kết nối hay giao tiếp truyền thống như: thông qua USB, Serial, Parallel  hay Ethernet kết nối trực tiếp tới hệ thống hoặc máy tính - PC.

Smart Printing trên máy in mã vạch Zebra có hai phương pháp chính:

• Thông qua giao tiếp USB Host phía trước máy in đối với các dòng máy in mới ZT400 Series, ZT600 Series.
• Thông qua cổng Serial phía sau máy in ( Phải Active ZBI - mua license ).

Trong bài viết này, chúng tôi sẽ hướng dẫn chương trình mẫu (sample) cho các dòng máy in ZT400 Series, ZT600 Series.

Các bước chuẩn bị:

• Chương trình được viết bằng ngôn ngữ máy ZPL, ZPLII.
• Thiết bị ngoai vi: máy đọc mã vạch (scaner), hoặc bàn phím (keyboard)
• Các tool cần thiết: Zebra Setup Utilities, ZebraDesigner Driver
• Thẻ nhớ USB Flash.

Thực hiện:

Bước 1: Kết nối scanner vào cồng USB Host phía trước máy in.

• Sét xuống dòng cho máy đọc mã vạch

Bước 2: Đẩy chương trình vào máy in thông qua Driver hoặc Zebra Setup Utilities

1. Start\Control Panel\Devices and Printers\<máy in cần đẩy chương trình>

2. Click phải chuột chọn Printing Preferences

3. Click chọn tab Tools

Và thực hiện theo từng bước như hình mô tả bên trên để truyền file vào máy in.

Lưu ý:

• File chương trình vui lòng liên hệ Hotline
• Tài liệu hướng dẫn chi tiết

Video dưới đây giới thiệu một dạng Smart Printing trên máy in mã vạch Zebra

Dây curoa máy in Zebra ZT420 (79866M - 79867M)

Dây curoa máy in Zebra ZT420 (79866M - 79867M)

Zebra ZT420

Dây curoa máy in Zebra ZT420 nằm trong nhóm linh kiện vật tư hao mòn thay thế cho dòng máy in mã vạch Zebra ZT400 Series.

•  Thành phần cấu tạo dây curoa máy in Zebra ZT420 từ cao su tổng hợp đàn hồi, nhựa cứng và sợi kim loại.
• Tốc độ  hay vòng quay tối đa dây curoa Zebra ZT420 đạt được tới 12 inch/s với đầu in Zebra ZT420 203dpi; và 10 inch/s với đầu in Zebra ZT420 300dpi.
• Chức năng hay nhiệm vụ chính dây curoa máy in Zebra ZT420 thực hiện truyền lực kéo hay chuyển động từ motor tới trục lăn thong qua hệ thống pully.
• Dây curoa ZT420 là một trong 3 linh kiện bộ kit chuyển đổi độ phân giải đầu in ZT420 203dpi và 300dpi.

Nguyên nhân thay thế dây curoa máy in Zebra ZT420

• Dây curoa ZT420 đứt, gãy hoàn toàn --> không còn khả năng liên kết giữa pully của motor và pully trục lăn.
• Bề mặt hay chân răng curoa Zebra ZT420 vỡ, gãy --> trơn trượt và hay kẹt nhãn trong quá trình in.
• Nhu cầu nâng cấp hay hoán đổi độ phân giải đầu in Zebra Zt420 203dpi và đầu in ZT420 300dpi.

Những lưu ý khi sử dụng đảm bảo dây curoa máy in ZT420 bền bỉ hơn:

• Sét tốc độ in vừa phải, phù hợp với từng ứng dụng in nhãn khác nhau.
• Không nên chỉnh quá căng dây curoa --> gây đứt dây curoa khi dừng đột ngột - kẹt nhãn.
• Tránh trường hợp máy in dừng đột ngột khi in ở tốc độ cao.
• Nên vệ sinh đầu in cũng như trục cao su sạch sẽ sau mỗi lần in 1 - 2 cuộn nhãn hoặc cuộn ruy băng mực in
• Không nên gập hay bẻ vuông góc trong quá trình vận chuyển hay thao tác thay thế, nâng cấp.


Thông số kỹ thuật:

Hãng sản xuất	Zebra Technologies Inc
Part Number (P/N)	79866M 79867M
Mô tả tiếng anh	Kit Drive Belt 203 dpi ZT400 Series Kit Drive Belt 300 dpi and 600 dpi ZT400 Series
Xuất xứ	Japan
Trọng lượng	3 (g)
Dòng máy in tương thích	Zebra ZT410, Zebra ZT420

Hướng dẫn thay thế dây curoa máy in Zebra ZT420 - ZT400 Series

Sét phương thức in máy in ZT410 ZT420

Sét phương thức in máy in ZT410 ZT420

Hướng dẫn

Đặt vấn đề:

• Cách sét phương thức in cho nhãn in cảm nhiệt trên Zebra ZT410 ?
• Cách tắt cảnh báo warning ribbon in trên máy in ZT410, ZT420 ?

Áp dụng:

• Máy in mã vạch Zebra ZT400 Series: ZT410, ZT420

Giải quyết vấn đề:

Trên dòng máy in mã vạch Zebra, cũng như Zebra ZT400 Series có hai phương thức in
(kiểu in hay chế độ in):

• Direct Thermal: Sử dụng phương pháp truyền nhiệt trực tiếp từ đầu in lên bề mặt nhãn (giấy) -

bên trong nhãn (giấy) đã có mực in - giấy cảm nhiệt. Phương pháp này không cần sử dụng ruy băng mực (no ribbon ink)

• Thermal Trans: Phương pháp truyền nhiệt gián tiếp thông qua ruy băng mực, đầu in đốt ruy băng mực và

dán lên bề mặt nhãn (giấy in). Phương pháp này sử dụng ruy băng mực (uses ribbon)

Để thực hiện cài đặt phương thức in (chế độ in) trên máy in Zebra ZT410, ZT420 chúng ta thực hiện
 một trong những cách dưới đây:

Cách 1: Sét phương thức in trên Driver (ZDesigner Driver)

1. Start/Control Panel/Devices and Printers/<máy in ZT410 hoặc ZT420>

2. Click phải chuột chọn Printing Preferences

3. Click chọn tab Advanced Setup\Media Type.

Tích chọn :

Thermal Transsfer: nếu sử dụng ruy băng mực in

Direct Thermal: Nếu in trên nhãn cảm nhiệt ( không sử dụng mực in)

Click Apply để lưu và OK để thoát.

Cách 2: Sử dụng bảng điều khiển & màn hình LCD phía trước máy in

1. Từ màn hình menu sử dụng các phím điều hướng di chuyển tới SETTINGS > PRINT METHOD

2. Sử dụng UP/DOWN để thay đổi giá trị cần sét

3. Start\Control Panel\Devices and Printers\<máy in ZT410 or ZT420>

4. Click phải chọn máy in: Printing Preferences

5. Chọn tab Advanced Setup

Tích chọn Use printer settings

Click Apply để lưu. Click OK để thoát.

Lưu ý:

• Đối với cảnh báo warning ribbon in: máy in sử dụng ruy băng mực in nhưng lại sét phương thức in là

Direct Thermal, khi này ta chỉ cần sét lại Thermal Transfer là mất cảnh báo.
 Và ngược lại nếu sử dụng nhãn cảm nhiệt.

• Nên lựa chọn đúng phương thức in để đảm bảo độ bền của đầu in cũng như tiết kiệm chi phí trong

quá trình in nhãn.

Cheer !
