Ốc vít gắn đầu in Zebra ZT610 ZT620 (P1083320-112)

Ốc vít gắn đầu in Zebra ZT610 ZT620 (P1083320-112)

Zebra ZT620

 Ốc vít gắn đầu in Zebra ZT610 ZT620 (P1083320-112) là linh kiện thực hiện chức năng gắn hay cố định đầu in Zebra ZT610 / ZT620 vào khay chứa.



Thành phần cấu tạo:

• Chất liệu cấu thành ốc vít gắn đầu in Zebra ZT610 ZT620 từ thép không gỉ.
• Rãnh trên ốc vít để siết chặt ốc vít vào khay chứa đầu in.

Chức năng:

• Cố địnhvà làm cân bằng đầu in Zebra ZT610 / ZT620 vào khay chứa.
• Hoán đổi, thay thế hay nâng cấp giữa các nhóm đầu in Zebra ZT610 / ZT620: 203 dpi, 300 dpi & 600 dpi.
• Bảo vệ đầu in Zebra ZT610 / ZT620 tránh xe dịch, hay va đập trong quá trình vận hành.

Đặc điểm:

• Đơn giản trong thao tác vặn - tháo, xiết hay cố định với rãnh ở giữa ốc.
• Tương thích với toàn bộ các nhóm độ phân giải đầu in khác nhau.
• Tương thích ngược với dòng Xi4 Series, ZT510, Xi3 Plus..

Lưu ý:

• Sử dụng Tools dẹt và "nghe tay" trong quá trình thao tác tháo hoặc xiết.
• Chỉ nên nới lỏng ốc vít gắn đầu in Zebra ZT610 / ZT620 trong quá trình thay thế.

Thông số kỹ thuật

Hãng sản xuất	Zebra Corp Technologies Inc.
Part Number	P1083320-112.
Mô tả	Printhead Mounting Screw (Qty 5) ZT600 Series.
Xuất xứ	China.
Dòng máy hỗ trợ	Zebra ZT600 Series: ZT610 / ZT620.

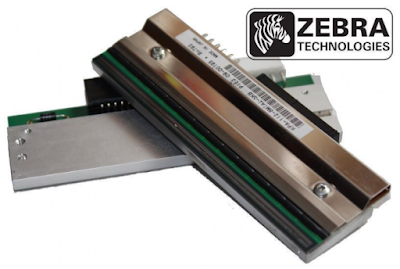

Đầu in máy in mã vạch Zebra ZT620 203dpi (P1083320-015)

Đầu in máy in mã vạch Zebra ZT620 203dpi (P1083320-015)

Zebra ZT620

 Đầu in máy in mã vạch Zebra ZT620 203dpi (P1083320-015) thuộc nhóm đầu in có độ rộng khả dụng lớn hơn 6 inch áp dụng cho các ứng dụng tem nhãn khổ lớn.



 Cấu tạo:

• Đầu in ZT620 203dpi sử dụng công nghệ điốt bán dẫn mới bọc sứ có khả năng chịu mài mòn, ma sát tốt.
• Tập hợp điểm điốt bán dẫn trên đầu in  Zebra ZT620 203dpi là 8 điểm / mm.
• Độ rộng khả dụng đầu in ZT620 203dpi lên tới 168 mm.
• Điểm điốt bán dẫn sinh nhiệt hoạt động đồng thời hai kiểu in: trực tiếp và gián tiếp.




Chức năng:

•  Thực hiện đốt nhiệt từ hệ thống điểm điốt bán dẫn làm chảy băng mực dán lên bề mặt nhãn.
• Tiếp nhận lệnh in và giải mã các tập lệnh in thông tin theo thiết kế trên phần mềm hệ thống.




Nguyên nhân thay thế:

• Bề mặt điốt bán dẫn sinh nhiệt trên đầu in Zebra ZT620 xước do bụi giấy, bụi môi trường bám dính -> các đường kẻ sọc trắng xuất hiện giữa tem nhãn sau khi in.
• Đầu in ZT620 "chai, già" sau khoảng thời gian dài hoạt động -> tem in bị nhòe, mờ và mất thông tin.
• Nhu cầu hoán đổi giữa đầu in Zebra ZT620 300dpi và đầu in Zebra ZT620 203dpi.


Lưu ý:

•  Cần vệ sinh hay làm sạch bề mặt đầu in Zebra ZT620 bằng cồn và bông y tế.
• Hạn chế tác động vật lý mạnh vào bề mặt đầu in ZT620 -> xước, vỡ đầu in.
• Sử dụng tem, nhãn và mực in đúng quy cách và chất lượng -> bảo vệ đầu in.
• Điều chỉnh nhiệt độ in phù hợp với từng loại ruy băng mực khác nhau: wax, wax/resin và resin.




Thông số kỹ thuật



Hãng sản xuất	Zebra Corp Technologies Inc
Part Number (P/N)	P1083320-015
Mô tả	Printhead 203 dpi ZT620.
Xuất xứ	China.
Dòng máy hỗ trợ	Zebra ZT620.



Video hướng dẫn thay thế đầu in máy in Zebra ZT620 203dpi - ZT600 Series





Dây curoa máy in mã vạch Zebra ZT620 203dpi 300dpi (P1083320-056)

Dây curoa máy in mã vạch Zebra ZT620 203dpi 300dpi (P1083320-056)

Zebra ZT620

 Dây curoa máy in mã vạch Zebra ZT620 203dpi 300dpi (P1083320-056) là linh kiện hao mòn tạo liên kết chính cho hệ thống chuyển động từ motor tới hệ thống con lăn.

 Cấu tạo:

• Thành phần tạo nên dây curoa máy in Zebra ZT620 từ bố dây và cao su.
• Phần bố dây curoa ZT620 đảm bảo chức năng chống co giãn, chịu nhiệt, và có thể chịu lực kéo.
• Phần cao su là thành phần chính tạo nên dây curoa Zebra ZT620 có khả năng chịu tải lớn hoặc độ bền bỉ.
• Lớp vải chuyên dụng và các sợi ni lông hoặc sợi kim loại tạo nên phần bố dây curoa Zebra ZT620; phần cao su chính là hệ thống chân răng chính.


 Chức năng:

• Dây curoa Zebra ZT620 thực hiện liên kết truyền lực kéo từ hệ thống motor tới trục lăn.
• Đồng thời thực hiện chức năng cuộn ruy băng mực thải tuần tự và liên tục với chu trình tuần hoàn.
• Tốc độ tối đa dây curoa Zebra ZT620 đạt tới 14 inch/s.


 Nguyên nhân thay thế

• Phần cao su chân răng curoa Zebra ZT620 bị vỡ, gãy đứt hoằn toàn -> "media out".
• Một số đoạn dây curoa bị mòn hoàn toàn -> tem in nhảy cóc, lem thông tin.
• Nâng cấp chức năng bóc, tách, lột nhãn hoặc cuộn nhãn sau khi in - Rewind Upgrade.

Lưu ý:

• Dây đai curoa Zebra ZT620 sử dụng cho cả hai nhóm độ phân giải đầu in ZT620 203dpi và 300dpi. Đồng thời tương thích sử dụng cho cả model ZT610.
• Sử dụng dây curoa chung part number cho cả hai chức năng: Main Drive Belt và Rewind Drive Belt.
• Hạn chế bẻ gập vuông góc dây curoa ZT620 -> gãy đứt chân răng.
• Nên cài đặt tốc độ in tương ứng với từng nhóm ứng dụng khác nhau.


Thông số kỹ thuật



Hãng sản xuất	Zebra Corp Technologies Inc
Part Number (P/N)	P1083320-056
Mô tả	Drive Belt for the Main Drive System or Rewind    Drive System (works for all dpi) ZT600 Series
Xuất xứ	China.
Dòng máy hỗ trợ	Zebra ZT610.  Zebra ZT620.
