ISSUE / QUESTION
Cách sửa lỗi ERROR CONDITION PAPER OUT trên máy in Zebra 110Xi4 ?
Máy in Zebra 110Xi4 tạm dừng và báo lỗi Paper Out ?
APPLICABLE TO
Xi4 Series.
RESOLUTION / ANSWER
Để khắc phục hay sửa lỗi ERROR CONDITION PAPER OUT, bảng dưới đây tập hợp tóm tắt một số nguyên nhân và hướng khắc phục.
|
Trạng thái lỗi |
Nguyên nhân |
Cách khắc phục |
 Máy in tạm dừng; MEDIA sáng; ERROR nháy. Màn hình LCD hiển thị: ERROR CONDITION PAPER OUT
|
- Chưa lắp giấy: tem, nhãn.
- Hết giấy: tem, nhãn trong lúc in.
- Lắp sai giấy: tem, nhãn.
- Nhãn bị cuốn vào trục lăn - roller.
- Cảm biến giấy : tem, nhãn bị che khuất bởi bụi hoặc tem bám dính.
|
- Lắp lại giấy: tem, nhãn đúng quy cách.
-> cách lắp giấy: tem, nhãn Zebra Zebra 110Xi4.
- Vệ sinh trục lăn platen roller.
- Vệ sinh cảm biến giấy: tem, nhãn Zebra 110Xi4.
|
|
- Vị trí cảm biến giấy: tem, nhãn bị lệch.
|
- Chỉnh lại vị trí cảm biến giấy: tem, nhãn máy in Zebra 110Xi4.
-> Vị trí cảm biến giấy Zebra 110Xi4.
|
|
|
- Lắp sai loại giấy: tem, nhãn: máy in sét tem định dạng Non-Continuous, nhưng lại lắp giấy Continuous.
-> Sét Media Type: Continuous.
-> Hoặc lắp giấy: Non-Continuous. |
- Lắp đúng loại giấy: tem, nhãn đang sử dụng hoặc reset máy in về loại tem mặc định.
-> Phân loại giấy: tem, nhãn - Media Type.
+ Continuous.
- Hiệu chỉnh lại cảm biến giấy: tem, và mực.
-> Calibrate Media and Ribbon.
- Reset máy in Zebra 110Xi4 về mặc định nhà sản xuất.
|
|
|
- Tem, nhãn cuốn kẹt vào trục lăn hoặc dây curoa Zebra 110Xi4 bị đứt, gãy hoặc mòn, vỡ chân răng:
Máy in báo lỗi: ERROR CONDITION PAPER OUT. Sau đó báo lỗi: ERROR CONDITION RIBBON OUT.
- Cảm biến giấy: tem, nhãn bị hư, lỗi.
|
- Tháo bỏ nhãn bám dính vào bề mặt trục lăn - roller. - Thay thế:
|
Video hướng dẫn lắp giấy: tem, nhãn máy in Zebra 110Xi4 - Xi4 Series.
Vị trí cảm biến giấy: tem, nhãn Zebra 110Xi4 - Xi4 Series
Cảm biến giấy Zebra Xi4 Series gồm Upper Sensor và Lower Sensor. Để điều chỉnh vị trí cảm biến giấy Xi4 cần thực hiện các bước dưới đây:
Bước 1: Tháo ruy băng mực (nếu dùng).
Bước 2: Vị trí ốc căn chỉnh upper media sensor (1) . Điều chỉnh vị trí cảm biến trực tiếp với đầu ốc này:

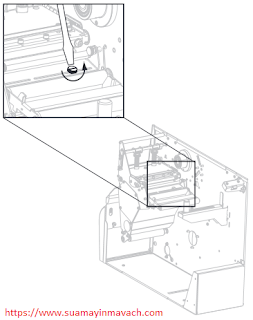

Bước 3: Sử dụng tô vít dẹt mỏng, nới lỏng ốc điều chỉnh cảm biến media upper sensor
Bước 4: Trượt cảm biến giấy upper media sensor sang trái hoặc phải để chọn vị trí mới.
Bước 5: Xoáy chặt ốc cố đinh cảm biến media upper sensor ở vị trí mới.
Bước 6: Điều chỉnh cảm biến giấy Lower media sensor khớp với cảm biến upper media sensor.
Sau khi điều chỉnh vị trí cảm biến giấy upper media sensor, chúng ta cần điều chỉnh vị trí cảm biến lower media sensor khớp hay đối diện với upper media sensor.
Bước 1: Vị trí cảm biến giấy Lower Media Sensor bên dưới con lăn dẫn tem, nhãn.
Bước 2: Trượt hay kéo Lower Media Sensor khớp hay đối diện với Upper Media Sensor. Sử dụng đèn LED sáng để nhận diện đúng vị trí Upper Media Sensor bên trên.
APPLICABLE PRODUCTS
Zebra Xi4 Series
Zebra 140Xi4.
Zebra 170Xi4.
Zebra 220Xi4.
