20180511

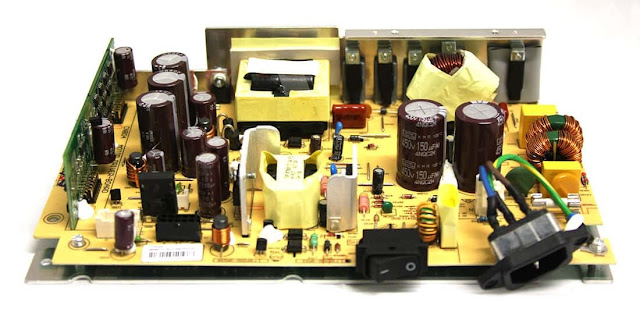

Bộ nguồn máy in ZM400 ZM600

Board mạch nguồn máy in ZMx00 Series cung cấp toàn bộ nguồn 1 chiều cho máy in: main chính, và motor.
Nhiệm vụ của bo nguồn máy in Zebra ZM400, ZM600
  • Chuyển đổi nguồn xoay chiều thành 1 chiều cho:
  • Bo mạch chính.
  • Motor
  • Các linh kiện khác: motor trục cuộn nhãn, dao cắt ( cutter),...
Thông số kỹ thuật:
Hãng sản xuất
Zebra Technologies Inc
Part number ( P/N)
P1058300
Mô tả tiếng anh
Kit Power Supply ZMx00 Series
Xuất xứ
Trung Quốc
Trọng lượng
550(g)
Dòng máy in tương thích
Zebra ZM400, ZM600

Main máy in Zebra ZM400 ZM600

Board mạch (main) Zebra ZMx00 Series đảm nhiệm chức năng xử lý mọi dữ liệu từ hệ thống hay máy tính nhằm thực hiện quản ý và vận hành các linh kiện trên máy in.

Một số trường hợp cần thay thế main board ZM400, ZM600
  • Main bị chập cháy do nguồn điện cung cấp
  • Main hỏng chip hoặc chân mạch bị đứt do tác động vật lý: vỡ, gãy board mạch
Thông số kỹ thuật:

Hãng sản xuất
Zebra Technologies Inc
Part number ( P/N)
79400-001M
79400-002M
Mô tả tiếng anh
Kit Main Logic Board (MLB) 8MB/64MB ZMx00 Series
Xuất xứ
Trung Quốc
Trọng lượng
350(g)
Dòng máy in tương thích
Zebra ZM400, ZM600

20180424

Cảm biến nhãn máy in ZM400 ZM600

Cảm biến nhận nhãn máy in mã vạch Zebra ZM400 cho phép máy in nhận biết được loại nhãn nào được lắp nhờ cảm biến di động - có thể di chuyển để xác định vị trí đường đi, hay khoảng cách giữa các nhãn.
Lưu ý:
  • Cần vệ sinh thường xuyên tránh tình trạng bụi bẩn bám hoặc nhãn dính vào cảm biến
  • Tránh nước hoặc vật dụng kim loại làm hỏng cảm biến
Thông số kỹ thuật

Hãng sản xuất
Zebra Technologies Inc
Part number ( P/N)
79848M: dành cho ZM400
79849M: dành cho ZM600
Mô tả tiếng anh
Kit Media Sensor ZM400
Kit Media Sensor ZM600
Xuất xứ
Trung Quốc
Trọng lượng
40(g)
Dòng máy in tương thích
Zebra ZM400, ZM600

20180128

Hủy lệnh in máy in ZT410 ZT420

Đặt vấn đề:
  • Tôi in nhầm nhãn với số lượng lớn (khoảng 5000 nhãn), cách hủy lệnh in này ?
  • Máy in ZT410 in nhãn sai định dạng, tôi muốn hủy lệnh in nhưng không biết hủy như thế nào ?
  • Máy in Zebra 170Xi4 in ra nhãn trắng ? Cách hủy lệnh in ?
  • Không thể hủy lệnh in trên ZT420 như máy in laser ?
Giải quyết vấn đề:
Hầu hết các lệnh in được gửi xuống máy in mã vạch được lưu ở bộ nhớ tạm của máy khi đó chúng ta
không thể thao tác xóa lệnh in như trên máy in laser được do vậy chúng ta thực hiện theo các bước
dưới đây ( được áp dụng cho máy in mã vạch Zebra ):
1. Ấn nút PAUSE phía trước máy in để tạm dừng lệnh in
ZT410 hoặc ZT420, ZT230, ZT220
Xi4 Series: 110Xi4, 140Xi4, 170Xi4, 220Xi4 và 105SL Plus


2. Mở đầu in lên. Sau đó ấn nút CANCEL liên tiếp cho tới khi nào đèn LED - DATA tắt.
3. Đóng đầu in lại, sau đó bấm nút PAUSE để máy in thực hiện quá trình CALIBRATION và máy in trở về trạng thái READY.
4. Máy in có thể in những lệnh in mới.
Áp dụng:
  • Máy in mã vạch Zebra ZT200 Series: ZT220, ZT230
  • ZT400 Series: ZT410, ZT420
  • ZM400, ZM600, RZ400, RZ600
  • XI4 Series: 110Xi4, 140Xi4, 170Xi4, 220Xi4
  • Zebra 105SL Plus
Xem thêm:




20180127

Password máy in mã vạch Zebra

Đặt vấn đề:
  • Password mặc định trên máy in mã vạch Zebra ? Các thao tác nhập mật khẩu ?
  • Sét IP tĩnh máy in Zebra ZM400, ZM600, 110Xi4, 140Xi4, 170Xi4 yêu cầu nhập mật khẩu ?
Giải quyết vấn đề:
Mật khẩu mặc định cho các cài đặt cũng như ứng dụng cần bảo mật hoặc cần hạn chế người dùng tác động ảnh hưởng tới quá trình in nhãn trên dòng máy in mã vạch Zebra : 1234
Các bước nhập mật khẩu trên máy in mã vạch Zebra
Ví dụ thao tác dưới đây được thực hiện trên Zebra ZM400, ZM600 khi sét IP tĩnh.
(Đối với các dòng máy khác được thao tác tương tự - các dòng máy được áp dụng phía trên)
Lưu ý:
Nút (+) để nhập giá trị từ 0 - 9.
Nút (-) để di chuyển con trỏ sang phải
Khi màn hình xuất hiện yêu cầu nhập mật khẩu: ENTER PASSWORD
Ấn nút (+) để nhập giá trị đầu tiên: 1
Ấn nút (-) di chuyển sang phải. Sau đó ấn nút (+) hai lần để nhập giá trị: 2
Ấn nút (-) để di chuyển sang phải. Sau đó ấn (+) ba lần liên tiếp để nhập giá trị : 3.
Ấn nút (-) để di chuyển sang phải. Sau đó ấn (+) bốn lần liên tiếp để nhập giá trị : 4
Sau đó ấn SELECT để xác nhận → đối với Zebra ZM400, ZM600, RZ400, RZ600
Ấn NEXT/SAVE → đối với Xi4 Series.
Sau khi đã xác nhận xong mật khẩu nhập vào, chúng ta có thể chỉnh sửa các cài đặt bằng dấu hiệu nhận biết đánh dấu hình ảnh dưới đây: Dấu * đứng trước các mục cài đặt.
Lưu ý :
  • Nếu chẳng may ấn tăng giá trị lớn hơn hoặc khác giá trị cần nhập chúng ta chỉ cần ấn (+) lần lượt cho tới giá trị cần nhập.
  • Khi nhập Password xong chúng ta không cần phải nhập lại Password nữa trừ trường hợp: thoát khỏi chế độ cài đặt hoặc khởi động lại máy in - hay tắt mở máy in).
  • Nếu chúng ta sét mật khẩu cho máy in mà quên, khi này có thể thực hiện Load Default lại máy in theo cách dưới đây, khi đó mật khẩu trở về mặc định: 1234
Xem thêm:
Áp dụng:
  • Zebra ZM400, ZM600, RZ400, RZ600
  • Zebra XI4: 110Xi4, 140Xi4, 170Xi4, 220Xi4
  • Zebra 105SL, 105SL Plus



20180126

Sét IP tĩnh máy in ZM400 ZM600

Đặt vấn đề:
  • Cách sét IP tĩnh máy in Zebra ZM400, ZM600 ?
  • Cách cấu hình địa chỉ IP máy in Zebra RZ400, RZ600 ?
Áp dụng:
  • Máy in mã vạch Zebra ZM400, ZM600
  • Zebra RZ400, RZ600
  • Zebra Net Printserver
Giải quyết vấn đề:
Lưu ý: Phải cắm rack mạng vào máy in trước khi tiến hành các bước sét đại chỉ IP tĩnh dưới đây.
1. Ấn SETUP/EXIT để vào menu cài đặt
2. Ấn nút (-) liên tiếp để đi tới : IP PROTOCOL. Sau đó ấn : SELECT
3. Cửa sổ yêu cầu: ENTER PASSWORD xuất hiện. Mật khẩu mặc định: 1234.
Ấn nút (+) để nhập giá trị, nút (-) để di chuyển con trỏ sang phải.
Sau khi nhập xong như màn hình dưới đây. Ấn SETUP/EXIT
4. Ấn SELECT. Sau đó ấn (+) hoặc (-) để lựa chọn IP PROTOCOL: PERMANENT
Ấn SELECT cho tới khi kết thúc.
5. Sử dụng nút (+) để tăng giá trị, ấn (-) để di chuyển con trỏ sang phải.
Nhập địa chỉ IP ADDRESS:
Nhập SUBNET MASK:
Nhập DEFAULT GATEWAY
6. Ấn SETUP/EXIT 2 lần liên tiếp. Lựa chọn SAVE CHANGES: PERMANENT
7. Tắt máy in, sau đó mở lại để Active Card mạng.
Xem thêm:
Chúc các bạn thành công !



20180104

Factory máy in Zebra ZM400 ZM600

Đặt vấn đề:
  • Cách đưa máy in Zebra ZM400 về mặc định ?
  • Sét Factory Default máy in Zebra ZM600 ?
  • Factory máy in ZM400, ZM600 trên bảng điều khiển và màn hình LCD ?
  • Thực hiện Factory trên Driver máy in ZM400 ?

Áp dụng:
  • Máy in mã vạch Zebra ZM400, ZM600
Giải quyết vấn đề:
Dưới đây là một số cách để đưa máy in Zebra ZM400, ZM600 về mặc định nhà sản xuất :
Cách 1:  Sử dụng bảng điều khiển phía trước màn hình
0. Từ màn hình READY
1. Ấn SETUP/EXIT hai lần liên tiếp, màn hình xuất hiện: SAVE CHANGES - PERMANENT
2. Sử dụng nút  (+) Plus để chuyển tới : LOAD DEFAULTS
3. Bấm nút SETUP/EXIT để tiến hành đưa máy in về mặc định (Factory Default).


Cách 2: Sử dụng tổ hợp phím trên bảng điều khiển
1. Tắt máy in (Turn off)
2. Ấn và giữ 2 nút đồng thời: FEED VÀ PAUSE.
3. Mở máy in trở lại (Turn on), quan sát chờ tất cả các đèn đều sáng thì nhả tay ra hoặc chờ khoảng 5 giây thì nhả tay ra.


Cách 3: Sử dụng ZebraDesigner Driver
Chuẩn bị:
  • Máy tính đã cài ZebraDesigner Driver
  • Máy in kết nối thông qua USB, Serial, hoặc Network
Thực hiện:
1. Start\Devices and Printers
2. Click phải chọn Printing Preferences máy in cần thực hiện Factory Default
3. Click chọn Tab Tools và làm theo hình hướng dẫn dưới đây
1- Click chọn Action.

2- Click chọn Load Factory Defaults

3- Click chọn Send


Cheer !




20171026

Bộ nâng cấp đầu in Zebra ZM400

Bộ nâng cấp đầu in Zebra ZM400 cho phép linh hoạt chuyển đổi cả ba loại độ phân giải đầu in 203dpi to 300dpi và 600dpi và ngược lại, lưu ý quá trình nâng cấp chỉ dành cho nhân viên kỹ thuật chuyên trách thao tác.

Thông số kỹ thuật

Hãng sản xuất
Zebra Technologies Inc
Part number ( P/N)
79805
79806
79807
Mô tả tiếng anh
Kit Convert 600 dpi AND 300 dpi to 203dpi ZM400
Kit Convert 203 dpi AND 600 dpi to 300dpi ZM400
Kit Convert 203 dpi AND 300 dpi to 600dpi ZM400
Xuất xứ
Trung Quốc
Trọng lượng
450 (g)
Dòng máy in tương thích
Zebra ZM400
