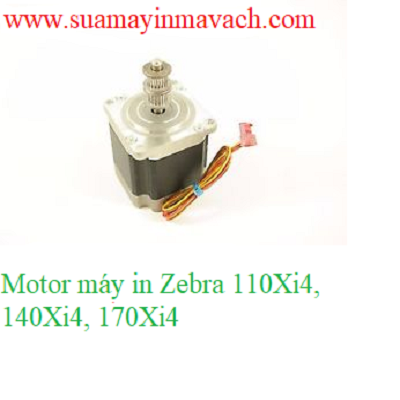

Motor máy in mã vạch Zebra 110Xi4

Motor máy in mã vạch Zebra 110Xi4

Zebra Xi4

Motor máy in mã vạch Zebra 110Xi4 truyền chuyển động từ pully tới hệ thống pully gắn trên trục cao su và trục cuộn nhãn thông qua dây curoa.

Những chú ý khi sử dụng motor máy in mã vạch Zebra 110Xi4:

• Nguồn điện sử dụng cần ổn định tránh chập chờn --> gây chập, cháy motor.
• Tránh va đập mạnh hay tác động lực lớn vào motor.
• Tránh nước hay môi trường có độ ẩm cao.
• Nên sét tốc độ in phù hợp với từng ứng dụng khác nhau.

Khi nào cần nâng cấp cũng như thay thế motor Zebra 110Xi4:

• Motor bị hư không khởi động do chập cháy.
• Cần nâng cấp lên độ phân giải đầu in cao hơn.
• Motor có vòng quay không đều do mất từ tính.

Thông số kỹ thuật:

Hãng sản xuất	Zebra Technologies Inc
Part number ( P/N)	G46198M G46199M G33087-6M P1035318
Mô tả tiếng anh	Kit Drive Motor with Pulley 203dpi for 110Xi4/X3+, 140Xi4/Xi3+, 170Xi4/Xi3+ Kit Drive Motor with Pulley 300dpi for 110Xi4/X3+, 170Xi4/Xi3+ Kit Drive Motor with Pulley 600dpi 110Xi3+ & 110Xi4 600 dpi serial numbers less than 14J111900550 Kit 110Xi4 Drive Motor with Pulley for 600 dpi printers with serial numbers greater than 14J111900550
Mô tả tiếng việt	Motor máy in mã vạch Zebra Xi4 Series
Xuất xứ	Trung Quốc
Trọng lượng	205(g)
Dòng máy in tương thích	Zebra Xi4 Series



Kết nối Text ZebraDesigner Pro 2

Kết nối Text ZebraDesigner Pro 2

Phần mềm in mã vạch

Áp dụng:

• Phần mềm in mã vạch ZebraDesigner Pro 2.
• Máy in mã vạch Zebra.
• Microsoft Text.

Chủ đề:

• Kết nối Text ZebraDesigner Pro 2.

1. Tạo hay xây dựng file Text có định dạng mẫu, giả sử như file sau:





Lưu ý: Có nhiều quy cách phân định giữa các trường dữ liệu như: ‘;’, ‘,’,...



2. Kết nối Text tới phần mềm ZebraDesigner Pro 2



Từ thanh menu click chọn Database\Creat Database Connection hoặc click icon tệp

đĩa xếp chồng.





Xuất hiện cửa sổ:





Tích chọn: Direct database access (recommended option).

Click chọn Browse tìm đường dẫn tới file data.txt

sau đó Click Next để tiếp tục.





Chọn Next để sang cửa sổ, hiện thị dữ liệu trên file data





Sau đó Click Next để sang cửa sổ để phân định giữa các trường dữ liệu





Sau đó Click Next





Phân định giữa các trường ở ví dụ mẫu này là dấu “|” do vậy tôi chọn other.

Tùy theo các dịnh dạng mà chúng ta phân định giữa các trường dữ liệu khác nhau.





Click Next, để mặc định





Click Next để hoàn tất. Click Finish để kết thúc kết nối.





Lưu ý: có thể chỉnh sửa lại nếu sét nhầm bằng cách click nút Back.

Sau khi kết nối Text xong, cửa sổ xuất hiện các trường dữ liệu cần in.





Click Next để sang cửa sổ sét chế độ in trong dữ liệu.





Click Next để sang cửa sổ tiếp theo





Click Finish để kết thúc.



3. Gán các trường dữ liệu từ file text vào file thiết kế



Click chọn Text\New Database Field





Sau đó kéo thả vào file thiết kế, cửa sổ xuất hiện chọn trường dữ liệu cần gán.





Đối với các trường dữ liệu khác, chúng ta làm tương tự.





Xem thêm:

• Kết nối Excel ZebraDesigner Pro 2
• Kết nối Access ZebraDesigner Pro 2
• Kết nối SQL ZebraDesigner Pro 2

Kết nối Excel ZebraDesigner Pro 2

Kết nối Excel ZebraDesigner Pro 2

Phần mềm in mã vạch

Áp dụng:

• Phần mềm in mã vạch ZebraDesigner Pro 2.
• Máy in mã vạch Zebra.
• Microsoft Excel.

Chủ đề:

• Kết nối Microsoft Excel phần mềm ZebraDesigner Pro 2.

1. Xây dựng hay tạo file excel chứa dữ liệu cần in, chẳng hạn:





2. Kết nối file excel tới ZebraDesigner Pro 2



Click chọn Database\Creat Database Connection hoặc click icon trên thanh công cụ





Cửa sổ xuất hiện:



• Chọn Direct database access.
• Click chọn Browse để tìm tới file dữ liệu excel.
• Chọn bảng Table cần kết nối.

Click Next sau đó lựa chọn trường dữ liệu để sử dụng, bằng cách ấn chuột và giữ

phím Ctrl hoặc có thể sử dụng toàn bộ





Sau đó click Next để sét đặt số lượng nhãn cần in và sét dòng dữ liệu cần in.





Click Next để tiếp tục





Click Finish để hoàn tất quá trình kết nối Excel ZebraDesigner Pro 2



3. Gán các trường dữ liệu từ file excel sau khi kết nối vào các đối tượng trên file thiết kế.



Click chọn Text\New Database Field





Sau đó thả vào màn hình thiết kế





Đối với các trường dữ liệu khác chúng ta thực hiện tương tự và có kết quả như sau:







Xem thêm:

• Kết nối SQL ZebraDesigner Pro 2 .
• Kết nối Access ZebraDesigner Pro 2.
• Kết nối Text file ZebraDesigner Pro.

Kết nối SQL ZebraDesigner Pro 2

Kết nối SQL ZebraDesigner Pro 2

Phần mềm in mã vạch

Áp dụng:

• Phần mềm in mã vạch ZebraDesigner Pro 2.
• Microsoft SQL Server.
• Máy in mã vạch Zebra.

Chủ đề:

• Kết nối SQL phần mềm ZebraDesigner Pro 2

Bước 1: Tạo hay xây dựng kết nối ODBC trên máy tính



1. Start\Control Panel\Administrative Tools





2. Tìm và chọn ODBC Data Sources (32-bit) hoặc (64-bit).





3. Click chọn Add…





4. Click chọn SQL Server





5. Điền các thông số như sau



• Name: Tên tùy ý, dễ nhớ và dễ tìm.
• Description: mô tả, đặt tên tùy ý.
• Server: Tên Server khi cài đặt SQL (phải chính xác).

6. Click Next để tiếp tục, và làm theo mẫu như hình mô tả dưới:



• Login ID: tên đăng nhập mặc định truy cập SQL: sa
• Password: nhập mật khẩu SQL khi cài đặt SQL.
• Lưu ý: Có thể sét theo thực tế SQL Server của khách hàng.



7. Click Next và để mặc định các thông số, hoặc có thể tùy chỉnh theo yêu cầu.





8. Click Finish → hoàn tất quá trình tạo kết nối ODBC trên máy tính.





9. Kết quả tạo kết nối ODBC thu được:



Bước 2: Kết nối SQL ZebraDesigner Pro 2



1. Từ thanh menu click chọn Database\Creat Database Connection hoặc click chọn

Icon có hình đĩa xếp chồng màu vàng.





2. Tích chọn Other database (ODBC)





Sau đó chọn SQL-ZebraDesigner Pro như đã tạo ở bước 1.

Sau đó cửa sổ xuất hiện yêu cầu đăng nhập SQL Server





3. Sau đó chọn bảng cần kết nối tới file thiết kế





4. Click chọn Next, sau đó chọn các trường dữ liệu hoặc để mặc định.





5. Click Next để cài đặt chế độ in, nên sử dụng tùy chọn dưới đây, hoặc các

bạn có thể sét theo thực tế quá trình in.





6. Click Finish để hoàn tất quá trình kết nối SQL Server





Bước 3: Chèn dữ liệu trên SQL Server vào file thiết kế ZebraDesigner Pro 2



1. Thực hiện kéo thả các đối tượng Text, Barcode,... vào file thiết kế như hình mô tả:





Sau đó lựa chọn trường dữ liệu cần gán





2. Ta thực hiện tương tự với barcode, và có kết quả như sau:





Chú ý: Có thể thay đổi các trường dữ liệu, bằng cách click đúp và chỉnh sửa theo thực tế.



Xem thêm:

• Kết nối Access ZebraDesigner Pro 2.
• Kết nối Excel ZebraDesigner Pro.
• Kết nối Text ZebraDesigner Pro.
